南京名都智能科技有限公司研發的MINI M6單警執法視音頻記錄儀是通過公安部特種警用裝備質量監督檢驗中心檢測的新一代高清執法記錄儀，蘊含了多項最新的視音頻處理技術，功能全面，性能可靠。執法者在執法現場執行任務時使用該設備可進行現場取證，實時記錄，收集證據，規范執法，真實記錄執法過程，保證執法更加準確，公正。
其產品參數如下。
項目 | 參數 |
最高像素 | 4200萬 |
錄像分辨率 | 2304×1296、2560×1080、1920×1080、1440×1080、1280×720、848×480多級可選 |
顯示屏 | 2寸TFT-LCD高清晰彩色顯示屏 |
水平視角 | 108° |
存儲介質 | 標配32G，最大256G |
數據接口類型 | 高清HDMI1.3接口，最大支持1080P輸出模式 電視輸出信號：NTSC |
連續工作時間 | 可更換電池，配兩塊電池，可滿足8小時連續攝錄 |
選配 | 藍牙（無線對講）、WIFI |

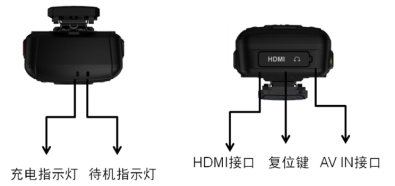

1. 待機指示燈
? 此燈為綠色時，表示實時監控待機狀態。
? 此燈為紅色閃爍狀態時，表示錄像狀態。
? 此燈為黃色閃爍狀態時，表示錄音狀態。
2. 充電指示燈
充電時此燈為藍色，充滿電后熄滅。
1. 復位鍵
出現錯誤操作造成死機時，按此鍵進行復位。

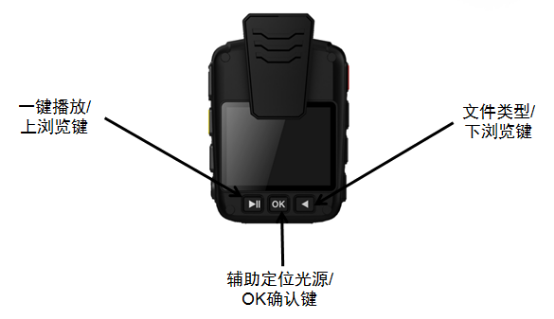

2. 一鍵播放/上瀏覽鍵
此鍵為組合按鍵，功能分別如下：
? 待機狀態下，按此鍵回放瀏覽最后一個操作記錄的音視頻資料；進入菜單模式下，按此鍵可在菜單里面實現向上或向左調整選擇對象。
? 此鍵具有調整焦距的功能，在待機監控畫面和錄像中長按此鍵可調整焦距，實現最高9倍數碼變焦；播放視頻時按此鍵可2倍、4倍、8倍、16倍、32倍、64倍、128倍快退。
3. OK確認/輔助定位光源
此鍵為組合按鍵，功能分別如下：
? 按此鍵進入視頻、照片、錄音文件瀏覽模式，并有確認操作功能。
? 長按此鍵（約4秒）開啟輔助定位光源，再長按輔助定位光源熄滅。
4. 視頻分類/下瀏覽鍵
此鍵為組合按鍵，功能分別如下：
? 在待機和攝像過程中短按
，機器畫面會出現四個視頻分類的類別選項（無、交管、刑偵、治安四種模式可供選擇），然后通過【上瀏覽鍵】或【下瀏覽鍵】選擇和【OK確定鍵】選擇要分的類別。
? 在瀏覽文件時，按此鍵為向下或向右調整選擇對象。
? 此鍵具有調整焦距的功能，在待機監控畫面和錄像中長按此鍵可調整焦距。
? 播放視頻時按此鍵可2倍、4倍、8倍、16倍、32倍、64倍、128倍快進。

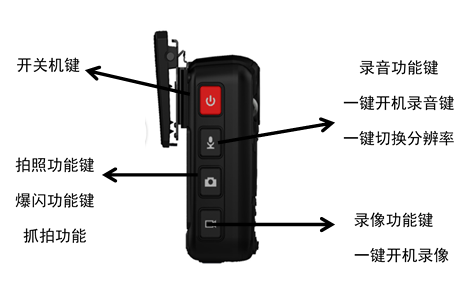

5. 開關機/鎖屏鍵
? 關機狀態下，長按此鍵開機；
? 待機或錄像狀態下長按此鍵關機；
? 在待機狀態或工作狀態下可短按此鍵關閉屏幕，按任意鍵，打開屏幕。
6. 錄音功能鍵
此鍵為組合按鍵，功能分別如下：
? 按此鍵開始錄音，結束錄音再按此鍵一下。
? 在關機狀態下，長按【錄音鍵】（約4秒）開始錄音，再按此鍵一下結束錄音。
? 在待機狀態下，長按【錄音鍵】（約4秒），會自動切換分辨率，在848*480和1280*720P兩個分辨率下切換。
7. 拍照功能鍵
此鍵為組合按鍵，功能分別如下：
? 短按此鍵可進行拍照。
? 長按【拍照鍵】（約4秒）可開啟LED燈爆閃功能。（WIFI版本無此功能。）
8. 錄像功能鍵
此鍵為組合按鍵，功能分別如下：
? 按此鍵開始錄像，結束再按此鍵一下。
? 在關機狀態下，長按【錄像功能】鍵4秒即可直接進入錄像工作中狀態。

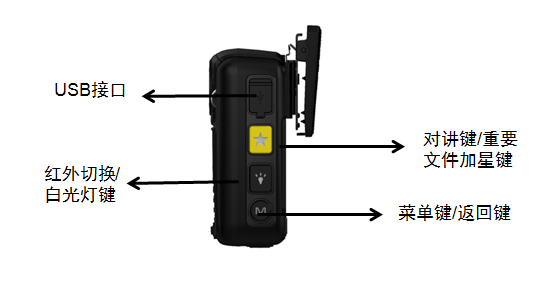

9. 對講鍵/重要文件加星鍵
此鍵為組合按鍵，功能分別如下：
? 當本機與對講機連接后，按此鍵可作為對講機的外接送話器使用。
? 在攝像過程中短按一下此鍵對重要文件可進行加星重點關注，屏幕右邊會出現五角星。

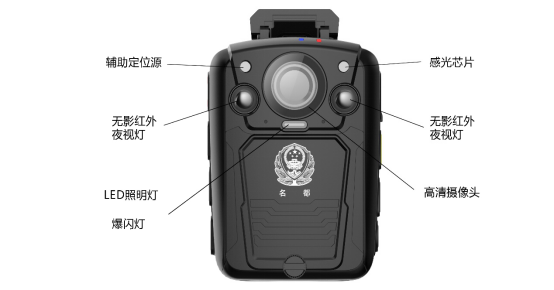

10. 無影紅外夜視燈
此鍵為組合按鍵，功能分別如下：
? 按一下開啟無影紅外夜視燈，輔助校對拍攝目標，再按一次，關閉無影紅外夜視燈。
? 長按此鍵（約4秒）開啟LED燈照明功能，再次長按關閉LED燈。
11. 菜單/返回鍵
? 在待機狀態下，按此鍵，進入菜單模式。
? 菜單模式下，按此鍵，返回上一級菜單。
12. USB接口
通過此接口與電腦連接讀取機器資料、充電。
13. HDMI端口
高清HDMI接口，高清視頻輸出接口，可接高清電視等圖像顯示設備。
14. AV IN接口
連接外接攝像頭，顯示、錄音、錄像為外接攝像頭畫面和聲音。
? 長按【開關機】鍵
開機，進入待機畫面。
? 按【錄音功能】鍵
開始錄音。
? 按【拍照】鍵
拍攝照片。
? 按【攝像】鍵
進行錄像。
? 在夜間按【紅外夜視燈】鍵
開啟無影紅外夜視燈。
? 短按【一鍵播放】鍵
可快速回放瀏覽最后一個操作記錄的音視頻文件。
? 短按【OK確認】鍵
分別進入視頻、照片、錄音文件夾中選擇音視頻資料并選擇確認后播放。
? 短按【菜單】鍵
，可對機器功能及參數進行設置。
? 在操作過程中按【菜單】鍵
可返回上一界面。
按住【開關機】鍵

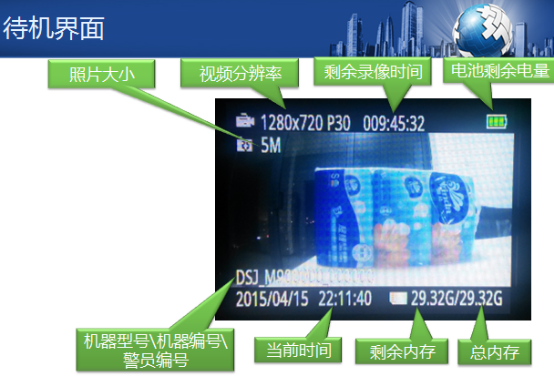

3秒后，提示音響，綠色待機指示燈亮，屏幕進入實時監控待機狀態。
在實時監控待機狀態下，短按一下【錄音功能】鍵
，機身震動，黃色錄音指示燈閃爍，即開始錄音，再次按下【錄音功能】鍵
停止錄音，機身震動，黃色錄像指示燈熄滅，錄音已保存。
在機器關機時，長按【錄音功能】鍵
（約4秒），機器會開機錄音。
只有在機器待機狀態下，長按【錄音功能】鍵
（約4秒），機器會自動切換高清和標清兩種分辨率。
在實時監控待機狀態，短按一下【拍照功能】鍵
即拍攝并保存照片；在待機狀態下長按【拍照功能】鍵
（約4秒），開啟LED白光燈爆閃功能，白光燈會按照一定的頻率閃爍。
注：WIFI版本長按【拍照功能】鍵
（約4秒）是開啟視頻回傳功能（wifi連接的狀態下），無爆閃燈功能。
在實時監控待機狀態，短按一下【錄像功能】鍵
，機身震動，語音提示“現場執法，錄像開始”，紅色錄像指示燈閃爍，即開始錄像；再次按下【錄像功能】鍵
停止錄像，機身震動，紅色錄像指示燈熄滅，錄像結束并已保存。
注：在菜單中設置選擇開關，可以關閉語音提示功能。
在關機狀態下，長按【錄像功能】鍵
（約4秒）即可直接進入錄像工作中狀態。
在實時監控待機狀態及錄像過程中，長按【上瀏覽鍵】
或【下瀏覽鍵】
，可實現焦距遠近的調整。
在實時監控待機狀態及錄像過程中，長按【OK確定】鍵
（約4秒），即可開啟輔助定位光源，輔助校對拍攝目標，再次長按【OK確定】鍵
（約4秒），輔助定位光源關閉。
在錄像狀態中，短按【拍照功能】鍵
一次，即抓拍并保存一張照片，且錄像狀態不中斷。
實時監控待機狀態下或錄像過程中，短按【紅外夜視燈切換】按鍵
一次，開啟紅外夜視燈，再次按下【紅外夜視燈切換】按鍵
，紅外夜視燈關閉。紅外夜視燈開啟后可滿足夜間黑暗環境下拍攝需求。長按【紅外夜視燈切換】按鍵
，開啟LED白光燈，再長按【紅外夜視燈切換】按鍵
，關閉LED白光燈。
在實時監控待機畫面，短按【一鍵播放】鍵
可快速回放瀏覽最后一個操作記錄的音視頻文件。
在本機回放狀態中，長按【上瀏覽鍵】
或【下瀏覽鍵】
，可實現播放視頻時2倍、4倍、8倍、16倍、32倍、64倍、128倍的快進或快退，實現快速檢索。
在實時監控待機畫面時，短按【OK確認】鍵
分別進入視頻、照片、錄音文件夾中選擇音視頻資料并選擇確認后播放。
在實時監控待機畫面時，短按【菜單】鍵
，可對機器功能及參數進行如下設置：
? 分辨率：對機器的視頻分辨率進行調整，分別為2304*1296 30P、2560*1080 30P、1920*1080 45P、1920*1080 30P、1440*1080 30P、1280*720 60P、1280*720 30P、848*480 30P模式可選。短按【OK確認】鍵
確定，短按【上瀏覽鍵】或【下瀏覽鍵】進行選擇。
? 視頻畫質：對機器拍攝時視頻的畫質進行調整，分別為超精細、良好、正常3種模式可選。短按【OK確認】鍵確定，短按【上瀏覽鍵】或【下瀏覽鍵】進行選擇。
? 預錄：選擇打開后，能在按下錄像鍵開始錄像前，提前錄制并保存視頻資料信息。
? 延錄：選擇打開后，能在按下錄像鍵停止錄像后，延錄并保存視頻資料信息。
? 移動偵測：打開移動偵測功能后，在錄像過程中，無移動目標時，停止錄像；當目標區域中有物體移動時，開始錄像。
? 照片大?。?/span>對機器拍攝照片的畫質清晰度進行選擇，分別為4M、8M、10M、12M、16M、21M、36M七種模式可選。短按【OK確認】鍵
確定，短按【上瀏覽鍵】
或【下瀏覽鍵】
進行選擇。
? 視頻畫質：對機器拍攝時視頻的畫質進行調整，分別為超精細、良好、正常3種模式可選。短按【OK確認】鍵
確定，短按【上瀏覽鍵】
或【下瀏覽鍵】
進行選擇。
? 連拍：對機器拍照模式進行選擇，分別為關閉（即單張拍攝）、2、5、10、20張連拍五種模式可選。短按【OK確認】鍵
確定，短按【上瀏覽鍵】
或【下瀏覽鍵】
進行選擇。
? 自拍：分別為關、5秒、10秒。選擇自拍時間為5或10秒后，短按拍照鍵，機器進入倒計時狀態，5或10秒后會自動拍攝一張照片。
? 定時拍照：分別為關、5秒、10秒。選擇自拍時間為5或10秒后，短按拍照鍵，機器進入倒計時狀態，5或10秒后會連續自動拍照。
? LCD亮度：可進行屏幕亮度調節，短按【OK確認】鍵
確定，短按【上瀏覽鍵】
或【下瀏覽鍵】
進行選擇。
? 自動關機：在機器待機情況下，可設置自動關機，分為關、1、2、3、5分鐘。
? USB：分為USB密碼模式和USB設置模式。在USB密碼模式下，數據接入過程中，直接在執法儀中輸入6位密碼（默認為000000），機器進入U盤模式，可在電腦中進行刪除、復制等操作（無需安裝驅動）。USB設置模式，需要再電腦中安裝驅動，打開管理軟件登陸后，進行上傳或刪除等操作。
? 自動關屏：可設置自動關屏時間，進入省電模式狀態，分為關、30秒、1、3分鐘。
? 音量：可對機器提示音和回放聲音的大小經行調整。
? 分段錄像：分時間段進行錄像，方便查詢，分為關、5、10、15、30、45分鐘。
? WIFI（選配）：可以打開或關閉WIFI功能，出廠默認狀態是：開。
? 藍牙（選配）：可以打開或關閉藍牙對講功能，出廠默認是：關。
? 按鍵音：可選擇打開或關閉按鍵音。
? 紅外切換：可選擇手動和自動切換。
? 語音播報：可選擇打開或關閉語音播報功能。
? 整點報時：打開整點報時功能后，在機器時間上出現整點時候時就會有語音報時提示。出廠默認狀態是關閉。
? 幻燈片：選擇打開后，在照片回放過程中會進入幻燈片瀏覽模式。
? 指示燈：可進行指示燈打開和關閉選擇。
? 文件查看模式：可選擇照片模式或文件模式。
? 文件類型：可選擇需要查看的文件類型，分為無、交管、治安、刑偵四種類型。
? 一鍵分類：可選擇打開或關閉。
? 視頻高低分辨率切換：可選擇打開或關閉。
? 振動錄像：可選擇開始錄像（打開）或關閉。振動錄像打開時，當機器發生跌落、碰撞等振動行為時，自動開始錄像。
? 語言：分為英語和簡體中文。
? 系統信息：可查看產品的系統信息，包括：總存儲量、可用空間、可用錄影時間、可用錄音時間、電池電量、版本號、硬件版本號。
本機有兩種異常狀態的報警提示，分別為：
? 當電量不足的情況下，機器屏幕中電池電量顯示會閃爍，并有震動及提示音報警提示。
? 當機器內存滿時，機器屏幕會出現“存儲滿”字樣的提示，并有震動及提示音報警提示。
本機具有省電模式。
? 待機狀態下無任何操作，30秒、1分鐘、3分鐘（菜單中可選）后自動LCD顯示屏關閉，進入省電模式；點按任意鍵，LCD屏開啟。
? 機器電源開啟狀態下，短按【開關機】鍵
一下，關閉LCD顯示屏；點按任意鍵，LCD屏開啟，執法記錄儀進入正常拍攝預覽狀態。
本機采用聚合物鋰電池。
在使用標配充電器的情況下，機器關機狀態充電約4小時充滿電。充電時，機身電源藍色充電指示燈會亮起；充電完成后，機身電源指示燈藍燈熄滅。
? 通過USB數據線連接電腦。
? 充電器連接220V電源充電。
? 電池通過底座連接電源充電。
資料讀取、校時、修改密碼、恢復出廠設置、上傳文件、上傳路徑修改、機器ID和警員編號設置，需機器開機后連接PC后進入“名都執法記錄儀上位機系統軟件”操作界面進行更改，詳見“驅動安裝與電腦連接說明”。
? 當開機后，機器屏幕顏色有色差時（發紅），請重新開關【紅外夜視燈】鍵
一次即可恢復正常顏色。
? 本機充電有兩種方式，即快充（關機充電）和慢充（開機充電）。
2 快充：在關機的狀態下用最大充電電流1.2A左右；4個小時之內肯定可以充滿電。
2 慢充：在開機時充電電流大概在500mA左右，開機充電啟動了充電保護電路，起到保護電路板的壽命和電池壽命。
? 產品長時間不用，再次使用前，請?zhí)崆俺錆M電。
? 機器發生故障時，請勿在非授權機構拆開和維修機器。
? 若機器出現死機或異常狀態時，請用尺寸接近的尖狀物體點擊在產品正面右側中間橡皮塞中的【復位】鍵
，重新開機，機器即可正常。
? 本款產品因配置不同（選配），功能會有略微調整，WIFI版本機器無爆閃、自拍、連拍、定時拍照功能。
